AC7801L 集成SBC電路的高性能車規級MCU


					產品概況
					規格框圖
					開發板
					典型應用

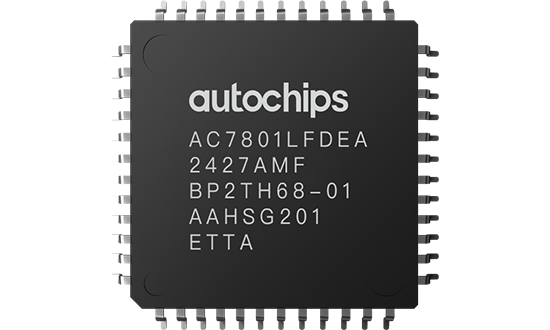

AC7801L

集成SBC電路的高性能車規級MCU

AutoChips首顆MCU集成型芯片，采用ARM Cortex-M0+內核，主頻達48MHz，支持MPU和32*32乘法器，集成6V~28V輸入高壓LDO電源和LIN Transceiver，擁有128KB Flash，20KB RAM帶ECC校驗。AC7801L符合AEC-Q100 Grade 1，具有體積小、功耗低、可靠性高、擴展性強以及高性價比等優勢，可適用于車身控制系統、車載舒適系統等應用領域。

AEC-Q100 Grade 1
ARM Cortex M0+ 48MHz
128KB Flash 20KB SRAM
豐富的外設接口 CAN-FD, UART, SPI, I2C，PWM等
集成LIN-PHY, HVLDO 及高壓模擬保護電路
支持LIN遠程喚醒本地喚醒
封裝LQFP48-EP
ESD HBM 4KV

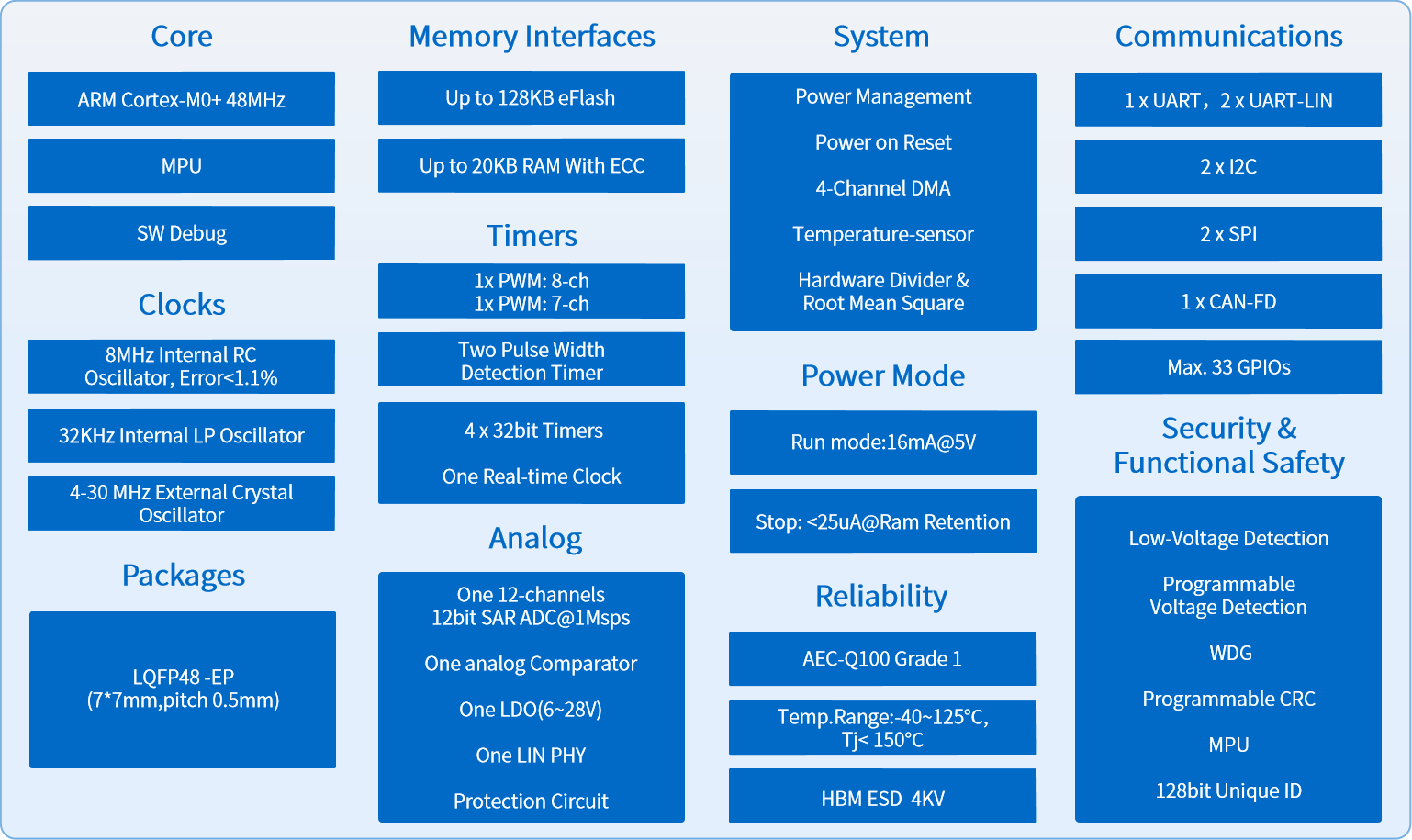

規格框圖

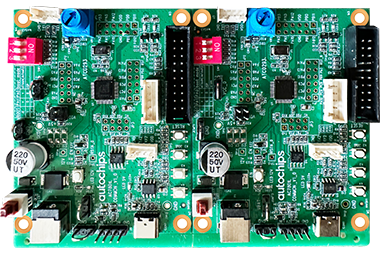

通用開發板

AC7801L

VBAT支持6V~28V直接供電，支持5V/70mA輸出；集成1路LIN收發器，最高波特率20Kbps；最高支持33個GPIO，1個電位器用于ADC輸入，2路LED用于PWM調試，支持SWD仿真調試接口，支持USB TO UART電路，可通過Type-C接口打LOG。
- 主控芯片

  AC7801LFDEA
- PCB板供電

  6V~28V
- 支持調試方式

  SWD
- PCB板尺寸

  82mm x 65mm
- MCU供電

  6V~28V
- 存儲溫度

  -40℃~85℃
- 調試接口

  Type-C

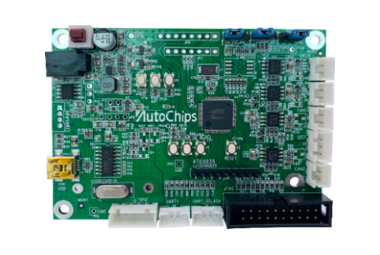

AC7811

支持1路LIN收發器電路，最高波特率20Kbps，1路SPI接口電路，1路I2C接口電路，最高支持27個GPIO，1個電位器用于ADC輸入，2路LED用于PWM調試等，支持SWD仿真調試接口，支持USB TO UART 電路，可通過Mini-USB接口打印LOG。
- 主控芯片

  AC7811QBGE
- PCB板供電

  +12V/+5V
- 支持調試方式

  JTAG/SWD
- PCB板尺寸

  90mm x 65mm
- MCU供電

  +3.3V/+5V
- 存儲溫度

  -40℃~85℃
- 調試接口

  Mini-USB
